उत्पाद डेटा बुलेटिन
शक्ति और संक्षारण प्रतिरोधी
  • सभी स्टेनलेस स्टील्स का सबसे अच्छा संक्षारण प्रतिरोध
  • असाधारण रूप से कम चुंबकीय पारगम्यता
  • ताकत लगभग डबल टाइप 316 से
हाई परफॉरमेंस अलॉयज
444 Wilson St .
Tipton, IN 46072
फ़ोन: (765)675-8871
फैक्स: (765) 675-7051
www.HPAlloy.com
विषय - सूची
उत्पाद वर्णन2
रचना2
विशेष विवरण2
एनीलिंग तापमान3
मैट्रिक प्रैक्टिस3
यांत्रिक विशेषताएं3-8
गैललिंग/वियर प्रतिरोध9
भौतिक गुण9-10
संक्षारण प्रतिरोध10-15
फेब्रिकेशन16
फोर्जिंग16
एनीलिंग16
वेल्डिंग16-17
मशीनेबीलीटी18
कास्टिंग्स19
मामलों के इतिहास19-BC
एच.पी.अलोय णिट्रोनिक 50 स्टेनलेस स्टील उत्पाद विवरण
एच.पी.अलोय णिट्रोनिक 50 स्टेनलेस स्टील जंग प्रतिरोध और ताकत पर एक संयोजन प्रदान करता है जो इसके मूल्य सीमा में उपलब्ध किसी भी अन्य वाणिज्यिक सामग्री में नहीं पाया जाता है। इस सहायक स्टेनलेस स्टील में संक्षारण प्रतिरोध अधिक होता है जो कि टाइप 316, 316L 317 और 317L के अलावा कमरे के तापमान पर उपज की क्षमता से लगभग दोगुना होता है। इसके अलावा, णिट्रोनिक 50 स्टेनलेस स्टील में ऊंचे और उप-शून्य तापमान दोनों पर बहुत अच्छे यांत्रिक गुण हैं। और, कई सहायक स्टेनलेस स्टील्स के विपरीत, णिट्रोनिक 50 तब चुंबकीय नहीं बन जाता है जब ठंड काम करती है या उप-शून्य तापमान तक ठंडा हो जाती है, उच्च शक्ति (HS) णिट्रोनिक 50 स्टेनलेस स्टील में टाइप 316 स्टेनलेस स्टील की तीन गुना उपज होती है।
उपलब्ध फॉर्म्स
एच.पी.अलोय णिट्रोनिक 50 स्टेनलेस स्टील बार, मास्टर अलोय पीग्स, सिल्लियां और फोर्जिंग क्वालिटी बिल्ट में उपलब्ध है। अन्य निर्माताओं से उपलब्ध रूपों में कास्टिंग, एक्सट्रूज़न, सीमलेस ट्यूबिंग और प्लेट शामिल हैं। णिट्रोनिक 50 स्टेनलेस स्टील को U.S. Patent3,912,5Q3 द्वारा कवर किया गया है।
रचना
%न्यूनतम %अधिकतम
कार्बन 0.030 0.050
मैंगनीज 4.00 5.50
फास्फोरस - 0.040
सल्फर - 0.015
सिलिकॉन 0.20 0.60
क्रोमियम 20.50 22.00
निकल 11.75 13.00
मोलिब्डेनम 2.00 2.50
कॉपर - 0.75
नाइट्रोजन 0.24 0.30
टाइटेनियम - 0.020
अल्युमीनियम - 0.020
बोरान 0.0008 0.0025
कोलम्बियम 0.12 0.20
टैंटलम - 0.10
टीन - 0.030
वनैडियम 0.10 0.30
टंगस्टन - 0.15
इस उत्पाद डेटा बुलेटिन में जानकारी और डेटा हमारे ज्ञान और विश्वास के सर्वोत्तम हैं, लेकिन केवल सामान्य जानकारी के लिए हैं। सामग्री के लिए सुझाए गए अनुप्रयोगों का वर्णन केवल पाठकों को अपने स्वयं के मूल्यांकन और निर्णय लेने में मदद करने के लिए किया जाता है। और न तो गारंटी है और न ही इन या अन्य अनुप्रयोगों के लिए उपयुक्तता के व्यक्त या निहित वारंटियों के रूप में माना जा सकता है। यांत्रिक गुणों और रासायनिक विश्लेषणों का जिक्र करने वाले डेटा निर्धारित नमूने प्रक्रियाओं के अनुसार उत्पादों के विशिष्ट स्थानों से प्राप्त नमूनों पर किए गए परीक्षणों का परिणाम हैं: कोई भी वारंटी ऐसे स्थानों पर और ऐसी प्रक्रियाओं द्वारा प्राप्त मूल्यों तक सीमित है। अन्य स्थानों पर सामग्री के मूल्यों के संबंध में कोई वारंटी नहीं है। आर्मको, आर्मको ट्रायंगल, णिट्रोनिक, 17-4PH, 15-5PH, 17-7PH, और PH 13-8Mo, आर्मको इंकॉर्पोरेटेड के पंजीकृत ट्रेडमॉर्क हैं। हॉस्टेलोय और हेन्स, हेन्स इंटरनेशनल के ट्रेडमार्क हैं। इंकोनेल और मोनेल अंतर्राष्ट्रीय निकल कंपनी इंकॉर्पोरेटेड के ट्रेडमार्क हैं.
अन्य विनिर्देश कवरेज लंबित है। यह सुझाव दिया जाता है कि अतिरिक्त कवरेज से संबंधित जानकारी के लिए एच.पी.अलोय से संपर्क किया जाए।
एनीलिंग तापमान
एच.पी.अलोय णिट्रोनिक 50 स्टेनलेस स्टील की आपूर्ति 1950 F से 2050 F (1066 C से 1121 C) की दर से की जा सकती है। अधिकांश अनुप्रयोगों के लिए, 1950 F (1066 C) स्थिति का चयन किया जाना चाहिए, क्योंकि यह उत्कृष्ट संक्षारण प्रतिरोध के साथ-साथ उच्च स्तर के यांत्रिक गुणों को प्रदान करता है। जब जोरदार संक्षारक मीडिया में वेल्डेड सामग्री का उपयोग किया जाना है, तो 2050 F (1121 C) स्थिति को इंटरग्रेनुलर हमले की संभावना को कम करने के लिए निर्दिष्ट किया जाना चाहिए।
मैट्रिक प्रैक्टिस
इस बुलेटिन में दिखाए गए मूल्य यू.एस. प्रथागत इकाइयों में स्थापित किए गए थे। दिखाए गए अमेरिकी प्रथागत इकाइयों के मीट्रिक समतुल्य अनुमानित हो सकते हैं। मेट्रिक प्रणाली में रूपांतरण, जिसे इंटरनेशनल सिस्टम ऑफ यूनिट्स (SI) के रूप में जाना जाता है, को अमेरिकी आयरन एंड स्टील इंस्टीट्यूट मेट्रिक प्रैक्टिस गाइड, 1978 के अनुसार पूरा किया गया है।
AISI मेट्रिक प्रैक्टिस गाइड में चर्चा की गई न्यूटन (N) को SI द्वारा बल की मीट्रिक मानक इकाई के रूप में अपनाया गया है। क्षेत्र प्रति इकाई बल (तनाव) के लिए शब्द न्यूटन प्रति वर्ग मीटर (N/m फोर्स) है। चूंकि यह एक बड़ी संख्या हो सकती है, उपसर्ग मेगा का उपयोग 1,000,000 इकाइयों को इंगित करने के लिए किया जाता है और प्रति वर्ग मीटर (MN/m²) मेग्नेवटन शब्द का उपयोग किया जाता है। इकाई (N/m²) को पास्कल (Pa) नामित किया गया है। तनाव के लिए अमेरिकी और SI इकाइयों के बीच संबंध है: 1000 pounds/in2 (psi) = 1 kip/in2 (ksi) = 6.8948 meganewtons/m² (MN/m²) = 6.897 मेगापैस्कल्स (MPa)। अन्य इकाइयों की चर्चा मेट्रिक प्रैक्टिस गाइड में की जाती है।
यांत्रिक विशेषताएं
टेबल 1
सामग्री विशिष्टता की घोषणा की सलाखों के लिए स्वीकार्य न्यूनतम गुण
कंडीशन UTS
psi(MPa)		 0.2% YS
psi(MPa)		 ऐलॉन्गशन
% in 2"
(50.8 mm)		 क्षेत्र का
घटाव
%
अननलेड
1950F(1066C)से
2050F(1121 C)और 		100,000 (690) 55,000 (379) 35 55
वाटर कुएंचड
( 144 in² [9290cm²]तक)
144 in² (9290 cm²से ऊपर)
से 324 in² (2091 cm²) 		95,000 (655) 50,000 (345) 30 45

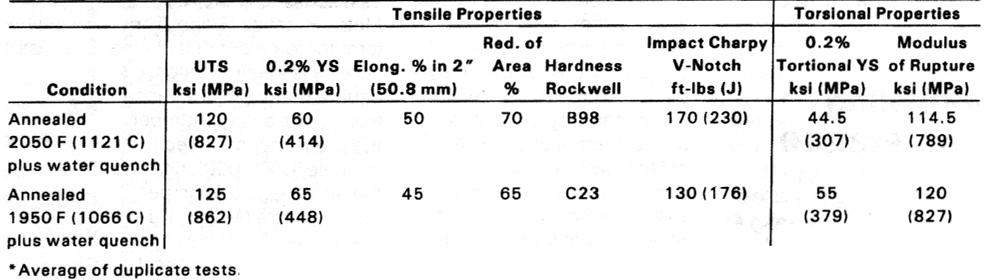

टेबल 2
विशिष्ट कमरे के तापमान पर गुण*
1" (25.4 mm) व्यास बार
टेबल 3
विशिष्ट लघु-समय उन्नत तापमान तन्यता गुण*
कंडीशन परीक्षण तापमान
F (C)		 UTS
ksi (MPa)		 0.2% YS
ksi (MPa)		 ऐलॉन्गशन
% in 2" (50.8 mm)		 क्षेत्र का घटाव
%
अननलेड 1950F(1066C)
बार्स 3/4 से 01-1/4"
(191 से 31.8mm)
व्यास 		75 (24)
200 (93)
400 (204)
600 (316)
800 (427)
1000 (538)
1200 (649)
1350 (732)
1500 (816) 		124 (855)
112 (772)
102 (703)
98 (676)
94 (648)
89 (614)
80 (552)
68 (469)
50 (345) 		78 (538)
66 (455)
58(400)
54 (372)
50 (345)
48(331)
44 (303)
42 (290)
32 (221) 		40.5
40.5
37.5
37.5
39.5
36.5
36.5
42.5
59.5 		67.5
67.5
67
64
63
62.5
63
71.5
85
अननलेड 2050 F(1121 C)
बार्स 1" से 1-1/2"
(254 से 38,1 mm)
व्यास 		75(24)
200(93)
400(204)
600(316)
800(427)
1000(538)
1200(649)
1350(732)
1500(816) 		117(807)
107(738)
96(662)
92(634)
89(614)
84(579)
74(510)
66(455)
52(359) 		60(414)
50(338)
38(262)
35(241)
34(234)
32(221)
31(214)
31(214)
30(207) 		45
43.5
43.5
42.5
43.5
41
38
37
41 		71
70.5
69.5
67.5
66
66.5
64
61.5
61
हीट में से प्रत्येक से तीन प्रतियों के परीक्षण का औसत
टेबल 4
टिपिकल स्ट्रेस-रप्चर स्ट्रेंथ*
कंडीशन परीक्षण तापमान
F (C)		 विफलता के लिए तनाव, ksi (MPal)
100 घंटे 1000 घंटे 10,000 घंटे
अननलेड 1950F(1066C)
बार्स 3/4 से 01-1/4"
(191 से 31.8mm)
व्यास 		1000(538)
1100(593)
1200(649)
1350(732)
1500(816) 		91(627)
72(496)
55(379)
21(145)
10(69.0) 		88 (607)
62 (427)
38 (262)
12 (82.7)
3.7 (25.5) 		72 (496)
47 (324)
22 (152)
6 (41.4)
1.3 (9.0)
अननलेड 2050 F(1121 C)
बार्स 1" से 1-1/2"
(254 से 38,1 mm)
व्यास 		1000(538)
1100(593)
1200(649)
1350(732)
1500(816) 		65 (448)
50 (345)
29 (2001)
13 (8961) 		54 (372)
41 (283)
15 (103)
6.5(44.8) 		43 (296)
32.5 (224)
8.5 (58.6)
3.5 (24.1)
हीट में से प्रत्येक से तीन प्रतियों के परीक्षण का औसत
टेबल 5
विशिष्ट कमरे के तापमान गुण*
1" (25.4 mm) व्यास बार
टेबल 5
विशिष्ट लघु-समय उन्नत तापमान तन्यता गुण*
कंडीशन परीक्षण तापमान
F (C)		 मिनट करीप दर के लिए तनाव, ksi (MPal)
.0001% घंटे .00001% घंटे
1100(593)
1200(649) 		41(283)
22(152) 		34.5(238)
16(110)
टेबल 6
विशिष्ट यांत्रिक गुण*
कोल्ड ड्रान वायर
कोल्ड रिडक्शन
%		 UTS
ksi (MPa)		 0.2% YS
ksi (MPa)		 ऐलॉन्गशन
% in 4 x D		 क्षेत्र का
घटाव %
15 165(1138) 143(986) 23 56
30 194(1338) 174(1200) 15 49
45 216(1489) 196(1351) 11 45
60 234(1613) 216(1489) 9 42
75 246(1696) 234(1613) 8 39
डुप्लिकेट परीक्षणों का औसत।
शुरूआती आकार 114 "(635 mm) व्यास रेडियस 2050 F (1121 C) पर अननलेड. अन्य णिट्रोनिक अलोय्स के साथ आम तौर पर, णिट्रोनिक 50 स्टेनलेस स्टील, जब ठंड 60% या उससे अधिक बिना प्रक्रिया के ऐनेल्स में कम हो जाती है, 600 से 1000 F (426 से 538 C) की सीमा में तापमान के संपर्क में आने पर बहुत तेज़ी से उत्सर्जित होगी। इसलिए, णिट्रोनिक 50 स्टेनलेस स्टील से बने स्प्रिंग्स को कम तापमान वाले तनाव-राहत उपचार नहीं दिया जाना चाहिए जो आमतौर पर स्टेनलेस स्टील के लिए उपयोग किया जाता है।
टेबल 7
विशिष्ट उप-शून्य यांत्रिक गुण*
1" (25.4 mm) व्यास बार-अननलेड 2050 F (1121 C)
परीक्षण तापमान F (CI) UTS ksi (MPa) 0.2% VS ksi (MPa) ऐलॉन्गशन % in 2" (50.8 mm) क्षेत्र का
घटाव %
-100 (-73) 146 (1007) 85 (586) 49.5 65
-320(-196) 226(1558) 128(883) 41 51
डुप्लिकेट परीक्षणों का औसत।
टेबल 8
टिपिकल इम्पैक्ट स्ट्रेंथ
1" (25.4 mm} व्यास बार-अननलेड 2050 F (1121 C)
परीक्षण तापमान F (C) इम्पैक्ट -चारपी V-नौच. ft-Ibs (JI)
अननलेड सिमुलेटेड HAZ*
75 (24) 170 (230) 170 (230)
-100 (-73) 115(156) 115(156)
-320(-196) 50(156) 50(68)
हीट को 1250 F (677 C) पर 1 घंटे तक उपचारित किया गया ताकि भारी वेल्डों के ताप प्रभावित क्षेत्र का अनुकरण किया जा सके।
डुप्लिकेट परीक्षणों का औसत।

शियर स्ट्रेंथ

बोइंग एयरक्राफ्ट गो के बाद णिट्रोनिक 50 स्टेनलेस स्टील की शीयर स्ट्रेंथ निर्धारित की गई है। 02-2860, विमान संरचनात्मक फास्टनरों के यांत्रिक परीक्षण के लिए प्रक्रियाएं। परिणाम, परिणाम, एक विशिष्ट गर्मी से निर्धारित होते हैं, जैसा कि दिखाया गया है।

इलास्टिक गुण

कमरे के तापमान पर अननलेड णिट्रोनिक 50 के इलास्टिक गुण दिखाए गए हैं।

नौच सेंसिटिविटी

Kt = 1.3 के एक तनाव-एकाग्रता कारक के साथ नोकदार नमूनों का उपयोग करके कमरे के तापमान पर तन्य परीक्षण किए गए थे। सही शो एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील में निम्न डेटा संवेदनशील नहीं है।

फटीग स्ट्रेंथ
टेबल 17
रोटेटिंग बीम फटीग टेस्ट
कंडीशन बार का आकार फटीग स्ट्रेंथ 10. स्टर्ल्स का उलटा ksi(MPa)
वायु में परीक्षण किया गया* समुद्री जल में परीक्षण किया गया*
अननलेड 2050 F ( 1121 C) 1 n dia (25.4 mm) 42 (290)
अननलेड 1950 F (1066C) 1 n dia (25.4 mm) 47 (324)
हाई-स्ट्रेंथ (HS) बार्स (हॉट रोल्ड अन-अननलेड) 1" dia (25.4 mm) 68 (469) 18 ( 124)
2-1/2" dia (63.5 mm) 58(4001)
4" dia I (102 mm) 44 (303) 15(103)
R मूरे नमूनों ने कमरे के तापमान पर परीक्षण किया
मैकडैम नमूनों ने परिवेशी तापमान समुद्री जल में परीक्षण किया (11-31 C) ला-क्वे करोशन लेबोरेटरी, व्रिघटसविल्ले बीच पर। NC
प्रत्येक आकार और स्थिति के लिए एक गर्मी से परीक्षण
टेबल 18
शियर स्ट्रेंथ
कंडीशन UTS ksi (MPa) डबल शियर ksi (MPa) शियर/टेंसिल रेश्यो, %
अननलेड 1950 F (1066C) 126(869) 86.8 (598) 69
अननलेड 2050 F ( 1121 C) 113 (779) 78.5 (541) 69.5
डुप्लिकेट परीक्षणों का औसत।
टेबल 19
इलास्टिक गुण
टेंशन में इलास्टिसिटी का मॉडुलुस (E) psi (MPa) टेंशन में इलास्टिसिटी का मॉडुलु (G) psi (MPa) पोइसंस' रेश्यो
28.9 x 106 (199) x 103 10.8 x 106 (74,500) 0.312
डुप्लिकेट परीक्षणों का औसत।
टेबल 20
इलास्टिक गुण ऊंचे तापमान पर*
तापमान F (C) तनाव में यंग्स मॉडुलुस
psi (MPa) पोइसंस' रेश्यो
72(22) 28.9 x 106 (199x103) 0.312
200(93) 27.8 x 106 (192x103) 0.307
300(149) 27.0 x 106 (186x103) 0.303
400(204) 26.1 x 106 (180x103) 0.299
500(260) 25.3 x 106 (174x103) 0.295
600(315) 24.6 x 106 (170x103) 0.291
700(371) 24.0 x 106 (165x103) 0.288
स्ट्रेन गेज का उपयोग करके अनुदैर्ध्य दिशा में शीट के नमूनों पर टेस्ट किए गए.
टेबल 21
नौच की संवेदनशीलता
कंडीशन UTS -स्मूथ. KSI (Mpa) UTS -नौचड KSI (Mpa)
अननलेड 2050 F (1121 C) 1145 (790) 155 (1069)
अननलेड 1950 F (1066 C) 1205 1830)
हाई-स्ट्रेंथ (HS) बार्स 151 (1041) 1965 (1354)
डुप्लिकेट परीक्षणों का औसत

भौतिक गुण

75 F (24 C) पर घनत्व
7.88 gm/cmJ
.285 Ibs/inJ
इलेक्ट्रिकल रेसिस्टिविटी at 70 F
(21 C) -82 microhm-cm

चुम्बकीय भेद्यता

गंभीर ठंड में काम करने पर एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील चुंबकीय नहीं बनता है। यह विशेषता उत्कृष्ट संक्षारण प्रतिरोध और कम चुंबकीय पारगम्यता के संयोजन की आवश्यकता वाले अनुप्रयोगों के लिए अलोय को उपयोगी बनाती है। एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील की चुंबकीय पारगम्यता क्रायोजेनिक तापमान पर बहुत कम रहती है, लेकिन एच.पी.अलोय्स णिट्रोनिक 33 और णिट्रोनिक 40 स्टेनलेस स्टील की तुलना में कम नहीं है। टेबल 25 में चुंबकीय अतिसंवेदनशील डेटा क्यूरी फोर्स मेथड का उपयोग करके मिल-एनेल्ड शीट नमूनों पर प्राप्त किया गया था। ध्यान दें कि एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील की चुंबकीय संवेदनशीलता लगभग -400 F (-240 C) पर पुच्छ प्रदर्शित करती है। यह घटना, जो एच.पी.अलोय्स णिट्रोनिक 33 और णिट्रोनिक 40 स्टेनलेस स्टील के साथ भी होती है, तापमान पर निर्भर करती है लेकिन क्षेत्र की ताकत पर नहीं। AISI 300 श्रृंखला स्टेनलेस स्टील्स के विपरीत, अधिकांश च.पी.अलोय्स णिट्रोनिक अलोय कोई सुपरमैग्नेटिज़्म नहीं दिखाते हैं।

टेबल 22
कपल के वजन में घटाव*
mg/1000 चक्र
अलोय
(रॉकवेल हार्डनेस)
बनाम
 अलोय K-500
(C34)		 णिट्रोनिक 50
(C28)		 टाइप 316 णिट्रोनिक 60
(B95)
टाइप 316 (B91) 33.78 10.37 12.51(B91) 4.29
17.4 PH (C43) 34.08 12.55 18.50(B91) 5.46
कोबाल्ट अलोय 6B(C48) 18.78 3.26 5.77(B72) 1.85
टाइप 431 (C42) 26.40 6.73 5.03(B72) 3.01
Ti-6AI-4V (C36) 17.19 6.27 6.31(B72) 4.32
अलोय K-500(C34) 30.65 34.98 33.78(B91) 22.87
णिट्रोनिक 50(C28) 34.98 9.37 10.37(B72) 4.00
णिट्रोनिक 60(B95) 22.87 4.00 4.29(B91) 2.79
* टेस्ट की शर्तें टैबर मेट-एबडर मशीन. 500" 0 क्रॉस्ड (90") सिलिंडर्स. ड्राई. 16-lb लोड. 105 RPM. रूम टेम्परेचर. 120 ग्रिट सरफेस फिनिश. 10.000 चक्र. डेग्रीसेड. डुप्लिकेट्स,घनत्व के अंतर के लिए वजन कम किया गया
टेबल 23
णिट्रोनिक 50 स्टेनलेस स्टील की गुहिकायन प्रतिरोध
अलोय वजन में घटाव
mg*
णिट्रोनिक 50 30
टाइप 316 100
*ASTM G32 टेस्ट विधि प्रति बाहरी प्रयोगशाला द्वारा प्रदान किया गया डेटा
टेबल 24
वायर*
कंडीशन फील्ड स्ट्रेंग्थ की विशिष्ट चुंबकीय पारगम्यता
50 Oer. (3978 AIm) 100 Oer (7957 A/m) 200 Oer (15.914 A/m)
अननलेड 1.004 1.004
कोल्ड ड्रान 27% 1.004 1.003
कोल्ड ड्रान 56% 1.004 1.004
कोल्ड ड्रान 75% 1.004 1.004
*डुप्लिकेट परीक्षणों का औसत
टेबल 25
तापमान
F(C)		 मैग्नेटिक मास
संवेदनशीलता, χ, 10-6 cm3 g-1 		विशिष्ट चुंबकीय पारगम्यता, µ
72(22) 21.5 1.0021
-9(-23) 22.5 1.0022
-99(-73) 25 1.0025
-189(-123) 28.5 1.0028
-279(-173) 35.5 1.0035
-369(-223) 54 1.0053
-400(-240) 74 1.0073
-432(-258) 61 1.0060
संदर्भ: क्रायोजेनिक इंजीनियरिंग सामग्री में अग्रिम, Vol. 26 (1980), pp. 37-47.
ताप विस्तार प्रसार गुणांक
टेबल 26
ताप विस्तार प्रसार गुणांकbr> अननलेड सामग्री*
तापमान सीमा
F (C)		 ताप विस्तार प्रसार गुणांक
microinches/in/˚F, (μm/m•K)
70-200 (21-93) 9.0 (16.2)
70-400 (21-204) 9.2 (16.6)
70-600 (21-316) 9.6 (17.3)
70-800 (21-427) 9.9 (18.4)
70-1000 (21-538) 10.2 (18.4)
70-1200 (21-649) 10.5 (18.9)
70-1400(21-760) 10.8 (19.4)
70-1600(21-871) 11.1 (20.0)
डुप्लिकेट परीक्षणों का औसत
टेबल 27
थर्मल संकुचन
तापमान
F (C)		 संकुचन
भाग प्रति दस लाख
ppm		 मीन एक्सपेंशन गुणांक
T से 75 F(24 C) के बीच
ppm/˚F ppm/˚C
-41(-41) 948 8.17
-51(-46) 1016 8.06
-60(-51) 1074 7.95
-80(-62) 1237 7.98
-100(-73) 1398 7.99
-125(-87) 1560 7.80
-150(-101) 1723 7.66
-178(-117) 1951 7.71
-200(-129) 2079 7.56
-225(-143) 2231 7.44
-260(-162) 2333 6.96
-320(-196) 2542 6.44
थर्मल कंडक्टिविटी
टेबल 28
तापमान
F(C)		 थर्मल कंडक्टिविटी
BTU/hr/ft2/in/˚F(W/m•K)
70 (21)
300 (149) 108 (15.6)
600 (316) 124 (17.9)
900 (482) 141 (20.3)
1200 (649) 160 (23.0)
1500 (816) 175 (25.2)
*डुप्लिकेट परीक्षणों का औसत

जंग प्रतिरोध

एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील कई मीडिया में 316, 316L, 317 और 317L प्रकार के लिए उत्कृष्ट संक्षारण प्रतिरोध -सुपर प्रदान करता है। कई अनुप्रयोगों के लिए 1950 F (1066 C) की घोषणा की शर्त पर्याप्त जंग प्रतिरोध और एक उच्च शक्ति स्तर प्रदान करती है। बहुत संक्षारक मीडिया में या जहां सामग्री को वेल्डेड स्थिति में उपयोग किया जाना है, 2050 F (1121 C) अननलेड स्थिति निर्दिष्ट की जानी चाहिए। उच्च-शक्ति (HS) णिट्रोनिक 50 बार शेफिंग और बोल्टिंग जैसे अनुप्रयोगों के लिए उपयोगी हैं, लेकिन सभी वातावरणों में एनाल्ड स्थितियों के संक्षारण प्रतिरोध का प्रदर्शन नहीं करते हैं। इसकी कई स्थितियों में णिट्रोनिक 50 स्टेनलेस स्टील पर प्रयोगशाला परीक्षणों से प्राप्त विशिष्ट संक्षारण दर तालिका 316, 316L, 317 और 317L स्टेनलेस स्टील्स के तुलनीय डेटा के साथ टेबल 29 में दिखाई गई हैं।

टेबल 29
प्रयोगशाला जंग परीक्षण डेटा
टेस्ट मीडियम इंच प्रति वर्ष (IPY) में जंग दर बशर्ते अन्यथा ऐसा उल्लेख न हो(1)
णिट्रोनिक 50 बार
अननलेड 1950 F
(1066 C) 		णिट्रोनिक 50 बार
अननलेड 2050 F
(1121 C) 		णिट्रोनिक 50
हाई-स्ट्रेंथ
(HS) बार(3) 		टाइप्स 316 &
316L
अननलेड बार 		टाइप्स 317 &
317L
अननलेड बार
10% FeCIJ.25 C -plain(2)
10% FeCIJ.25 C -eviced(2)		 < .001 g/in2
< .001 g/in2		 < .001 g/in2
< .001 g/in2		 < .001 g/in2
< .001 g/in2		 .011 g/in2
.186 g/in2
1% H2SO4, 80 C
2% H2SO4, 80 C
5% H2SO4, 80 C
10% H2SO4, 80 C
20% H2SO4, 80 C		 < .001
< .001
< .001
-
-		 < .001
< .001
< .001
0.028
0.133		 < .001
< .001
< .001
-
-		 0.002
0.011
0.060
010
0.48		 < .001
< .001
0036
0.049
0155
1% H2SO4, बोइलिंग
2% H2SO4, बोइलिंग
5% H2SO4, बोइलिंग
10% H2SO4,बोइलिंग
20% H2SO4, बोइलिंग 		-
-
194
-
-		 0.027
0.064
0131
0356
1.64 		-
-
0.296
-
- 		-
0.12
026
073
2.20
1%HCI.35C
2% HCI. 35 C		 < .001 0.024
0.024		 <.001
<.001 		0.012
0.021 		-
0.12
026
073
2.20
1% HCI. 80 C
2% HCI. 80 C		 -
-		 <.001
<0.439 		0.239
452 		-
-
65% HNO3, बोइलिंग 0010 0.007 - 0.012
70% HJPO4' बोइलिंग 0.203 0.154 - 0.012
33% एसिटिक एसिड. बोइलिंग <.001 <.001 <.001 <.001
20% फोरमिक एसिड. बोइलिंग
40% फोरमिक एसिड. बोइलिंग		 -
-		 <.001
0.032 		-
- 		0.027
0.034
10%HNOJ+ 1%HF.35C
10% HNOJ + 1% HF. 80 C		 -
-		 0.007
0.069 		-
- 		0.064
0.442

l'l इम्रशन परीक्षण 5/8" व्यास x 5/8" (159 x 15.9 mm) लंबे मशीनीकृत सिलेंडरों पर प्रदर्शन किए गए। परिणाम पांच 48- घंटे की अवधि के औसत हैं। 35 C और 80 C पर परीक्षण किए गए नमूनों को जानबूझकर तीसरे के लिए सक्रिय किया गया था। चौथा और पाँचवीं अवधि जहाँ सक्रिय और निष्क्रिय दोनों स्थितियाँ होती हैं, वहाँ केवल सक्रिय दर दिखाई जाती है।

12Jदरारें बनाने के लिए कुछ नमूनों पर रबर बैंड के साथ 50 घंटे के लिए एक्सपोजर दिया गया

131हॉट रोल्ड बार के लिए कोरोसियनर एट्स। अन्य मिल उत्पादों के लिए, आर्मको से संपर्क करें।
टेबल 30
प्रयोगशाला जंग परीक्षण डेटा*
कास्ट णिट्रोनिक 50

सभी परीक्षण 5/8"(15.9 mm) व्यास x 5/8" (15.9 mm) लंबे मशीनीकृत सिलेंडर पर किए गए हैं, फेरिक क्लोराइड परीक्षणों को छोड़कर, सभी परिणाम औसतन पाँच 48-घंटे की अवधि के नमूने हैं जो 35 C पर परीक्षण किए गए हैं और 80 C को जानबूझकर तीसरे, चौथे और पांचवें समय के लिए सक्रिय किया गया था। जहां सक्रिय और निष्क्रिय दोनों अवधि होती है, केवल सक्रिय दर दिखाई जाती है।

टेस्ट मीडियम णिट्रोनिक 50 कास्ट णिट्रोनिक 50
कास्ट + अननलेड 2050 F ( 1121 C)
10% FeCIJ -अनक्रेविकेड
50 घंटे, कमरे का तापमान 		<.001 g/in2
10% FeCIJ -क्रेविसेस
50 घंटे, कमरे का तापमान <		 .029 g/in2
5% H2SO4, 80 C 95 MPY 81 MPY
5%H2SO4,बोइलिंग - 418 MPY
1% HCI, 35 C <1 MPY <1 MPY
70% H3PO4, बोइलिंग - 83 MPY

इंटरग्रानुलार अटैक

एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील से इंटरग्रेन्युलर हमले का प्रतिरोध तब भी उत्कृष्ट है जब 1250 F (675 C) पर एक घंटे के लिए भारी वेल्डों के ऊष्मीय क्षेत्र का अनुकरण करने के लिए संवेदीकरण किया जाता है। 1950 F (1066 C) पर घोषित सामग्री में अधिकांश अनुप्रयोगों के लिए अंतर-आक्रमण के लिए बहुत अच्छा प्रतिरोध है। हालांकि, जब एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील के मोटे खंडों का उपयोग कुछ दृढ़ता से संक्षारक मीडिया में वेल्डेड स्थिति में किया जाता है, तो 2050 F (1121 C) स्थिति इष्टतम संक्षारण प्रतिरोध देती है। यह टेबल 32 द्वारा सचित्र है।

तनाव-संक्षारण क्रैकिंग प्रतिरोध

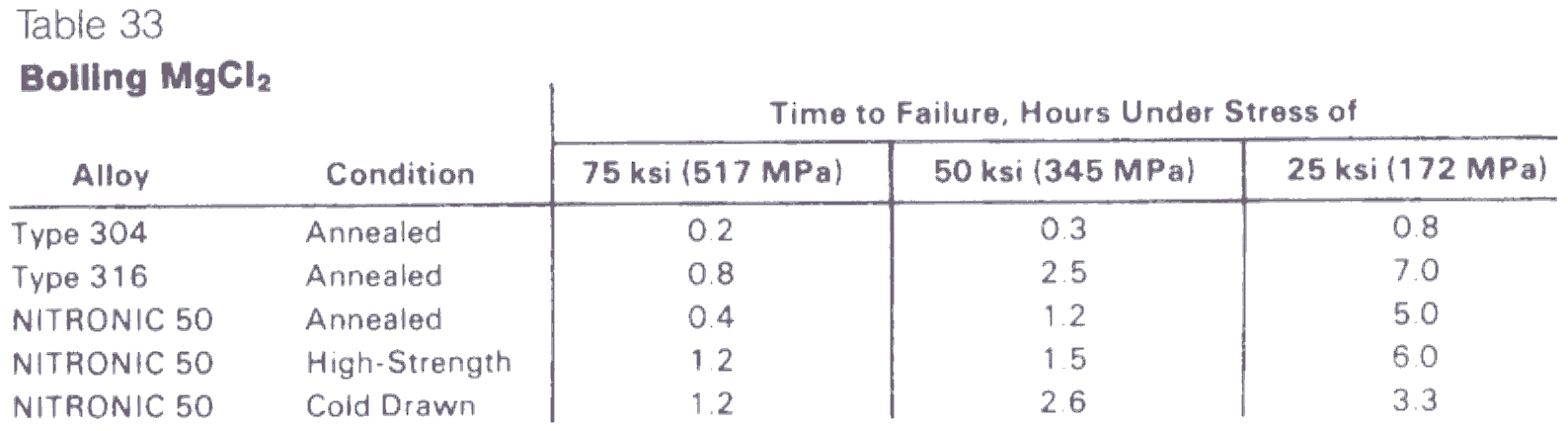

ज्यादातर स्टेनलेस स्टील के साथ, कुछ शर्तों के तहत, एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील गर्म क्लोराइड वातावरण में तनाव-जंग दरार हो सकता है। जब 42% MgCI2 घोल को उबालने में परीक्षण किया जाता है, तो बहुत त्वरित परीक्षण, णिट्रोनिक 50 स्टेनलेस स्टील क्रैकिंग के प्रतिरोध में 304 और 316 स्टेनलेस स्टील्स के बीच होता है। अननलेड, हाई-स्ट्रेंथ (HS), या कोल्डड्रिंक की स्थिति में क्रैकिंग की संवेदनशीलता में थोड़ा अंतर है। यह टेबल -33 में तुलनात्मक डेटा द्वारा प्रत्यक्ष-आईबेड तन्यता-प्रकार परीक्षण विधि (ASTM STP 425, सितंबर 1967 में विस्तार से वर्णित) का उपयोग करके चित्रित किया गया है। ध्यान दें कि यह एक गंभीर परीक्षा है, खासकर इन तापमानों पर। समुद्री अनुप्रयोगों के लिए, निम्नलिखित बेहतर णिट्रोनिक 50 स्टेनलेस स्टील के प्रतिरोध को दर्शाता है:

टेबल 31
कास्ट णिट्रोनिक 50 का अंतर-क्षरण प्रतिरोध
हुयी टेस्ट. JPM % फेराइट
अननलेड* सेन्सिटीजेड**
0.0005 0.0006
0.0004 0.0015

.2050F(1121 C).112 घंटे-वाटर कुएंचड

**2050 F ( 1121 C) .112.घंटे-वाटर कुएंचड + 1250 F (677 C) -112-घंटे -एयर कूल्ड.

यहां तक ​​कि संवेदी रूप से डाली गई णिट्रोनिक 50 स्टेनलेस स्टील में 0.0020 IPM की तुलना में 4% तक फ़्रीटाटा प्रीस्टेंट के लिए स्वीकार्य अंतर-क्षरणीय जंग है।

टेबल 32
ASTM A 262 के प्रति णिट्रोनिक 50 बार का इंटरग्रानुलार अटैक-प्रतिरोध
कंडीशन प्रैक्टिस B फेररिक सल्फेट प्रैक्टिस E कॉपर-कॉपर सल्फेट
अननलेड 1950 F ( 1066 C) 0.00101PM पास्ड
अननलेड 1950 F ( 1066 C) 0.0038 IPM पास्ड
+ 1250F(677C)-1 hr.-A.C.
अननलेड 2050 F ( 1121 C) 0.0009 IPM पास्ड
अननलेड 2050 F ( 1121 C) 0.00221PM पास्ड
+ 1250F(677C)- 1 hr.-A.C.
हाई-स्ट्रेंथ (बार मिल) 0.0031 IPM पास्ड
हाई-स्ट्रेंथ (PRF)
एज 0.0012 IPM पास्ड
इंटरमीडिएट 0.0012 IPM पास्ड
सेण्टर 0.0011 IPM पास्ड

यू-बेंड-टाइप स्ट्रेस जंग टेस्ट णिट्रोनिक 50 के निम्नलिखित मेटलर्जिकल परिस्थितियों में क्योर बीच पर 80 'लॉट पर समुद्री वातावरण के संपर्क में आया है। N.C. (1) मिल की घोषणा 1950 F (1063 C) (2) मिल की घोषणा की और संवेदीकृत 1250 F (675 C) (3) कोल्ड रोल्ड 44% (160 ksi यील्ड स्ट्रेंथ) टेस्ट 3 जून 1970: से शुरू किए गए थे। कोई विफलता नहीं 15 साल के एक्सपोज़र के बाद।

सल्फाइड तनाव क्रैकिंग

दोनों प्रयोगशाला परीक्षण और क्षेत्र सेवा अनुभव बताते हैं कि एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील में सभी स्थितियों में सल्फाइड तनाव क्रैकिंग के लिए उत्कृष्ट प्रतिरोध है। णिट्रोनिक 50 स्टेनलेस स्टील दोनों अननलेड और उच्च शक्ति (हॉट रोल्ड) की स्थिति 1988 में NACE मानक MR-01-75 के संशोधन में शामिल किया गया है, "ऑयल फील्ड उपकरण के लिए सल्फाइड तनाव क्रैकिंग प्रतिरोधी सामग्री, कठोरता स्तरों पर RC35 अधिकतम तक। RC35 अधिकतम ठंडा-काम करने की स्थिति भी वाल्वों में स्वीकार्य है

और वाल्व शाफ्ट के लिए चोक। उपजी और पिन, बशर्ते कि यह ठंडा काम एक एनील से पहले हो। टेबल 34 कृत्रिम सोर-वेल सलूशन (5% NaCI + 1/2% एसिटिक एसिड, H2S के साथ संतृप्त) में प्रयोगशाला परीक्षणों में दरार करने के लिए एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील के प्रतिरोध को दर्शाता है। एच.पी.अलोय्स 7 -4 PH स्टेनलेस स्टील के लिए तुलनीय डेटा शामिल हैं, जिसे NACE द्वारा दिखाए गए दो हीट किए गए परिस्थितियों में सावर-वेल सेवा में उपयोग के लिए स्वीकार्य माना जाता है।

टेबल 34
सल्फाइड तनाव क्रैकलिंग का प्रतिरोध (1)
अलोय कंडीशन हार्डनेस
रॉकवेल 		0.2% YS
ksi (MPa)		 असफलता का समय, घंटे, तनाव में ksi (MPa)
160
(1034) 		140
(965)		 125
(862)		 100
(690)		 76
(617)		 50
(345)		 25
(172)
णिट्रोनिक 50 अननलेड 1950 F (1066 C) C22 67 (448) - - - >1000 >1000 >1000 -
णिट्रोनिक 50 हाई-स्ट्रेंथ(HS)(3)1"
(25.4 mm) व्यास		 C33 135 (931) - 204 320 >1000 >1000 - -
णिट्रोनिक 50 हाई-स्ट्रेंथ(HS)(3)1"
(25.4 mm) व्यास		 C35 146 (1007) - 358 - - - - -
णिट्रोनिक 50 हाई-स्ट्रेंथ(HS)(3)1"
(25.4 mm) व्यास		 C36 144 (993) 170 (2) >1000 >1000 >1000 - - -
णिट्रोनिक 50 कोल्ड ड्रान 3/8"
(9.5 mm) व्यास		 C41 160 (1103) >1000 - - >1000 - - -
17-4 PH H 1150+ 1150 C32.5 110 (758) est. - - - - 9.5 16 225
17-4 PH H 1150-M C29 85 (586) - - - - 13.5 29 850
(1)  NACE TM 01-77 के अनुसार अनुदैर्ध्य तन्यता नमूनों का परीक्षण किया गया
(2)  नमनीय क्रीप फेलियर.
(3)  केवल हॉट रोल्ड बार के लिए।
णिट्रोनिक 50 स्टेनलेस स्टील स्प्रिंग टेम्पर्ड वायर को तार में लपेटकर निम्नलिखित स्थितियों में कमरे के तापमान पर NACE समाधान के संपर्क में आया:
टेबल 35
कंडीशन वायर UTS
ksi(MPa)		 लागू तनाव
ksi(MPa)		 विफलता के लीए घंटे
कोल्ड ड्रान वायर वाउन्ड
एक हेलिकल स्प्रिंग में

समुद्री जल प्रतिरोध

यहाँ बताया गया है कि नॉर्थ कैरोलिना के तट पर शांत समुद्री जल में 18 महीने के संपर्क के बाद णिट्रोनिक 50 हाई-स्ट्रेंथ (HS) शाफ्टिंग और अलोय 400 (Ni-Cu) कैसे दिखती है। णिट्रोनिक 50 हाई-स्ट्रेंथ (HS) शेफ्टिंग के सापेक्ष संक्षारण प्रतिरोध को स्थापित करने के लिए जिंक एनोड के बिना परीक्षण किया गया था। अगर जिंक एनोड हमारे पास होता है ~ d या कांस्य प्रोपेलर इन सलाखों के लिए फिट, कोई दरार जंग नहीं होना चाहिए था। तस्वीर को बार्नकल के बाद लिया गया था और समुद्री जीवों के अन्य रूपों को परीक्षण पट्टियों से हटा दिया गया था। एक्सपोज़र से पहले, सभी नमूनों को पॉलिश किए गए 120 ग्राम फिनिश, घटाए गए और निष्क्रिय किए गए थे। फिर उन्हें पेपरवुड के रैक में जकड़ दिया गया और पूरी तरह से समुद्री जल में डूबाया गया। णिट्रोनिक 50 उच्च-शक्ति (HS) शाफ्टिंग ने 18 महीनों के बाद लकड़ी के ब्लॉकों के नीचे कोई दरार नहीं दिखाई। णिट्रोनिक 50 हाई-स्ट्रेंथ (HS) शेफ्टिंग का एक बार सही रहा, जबकि दूसरे में बहुत हल्के क्रेविस हमले के कुछ क्षेत्रों को दिखाया गया, .001" (0.025 mm) समुद्री अटैचमेंट्स के नीचे। दोनों के नमूने अलोय 400 के दोनों उथले दरार का सामना करना पड़ा। हमला .001" -.003" (0.025-0.076 mm) लकड़ी के रैक के संपर्क में क्षेत्र के तहत गहरा, और कई संलग्न बार्नाकल के तहत भी। टाइप 316 स्टेनलेस स्टील के नौ महीने के लिए इसी तरह परीक्षण किया क्षेत्र के तहत यादृच्छिक खड़ा और दरार जंग का सामना करना पड़ा। लकड़ी के रैक के संपर्क में और समुद्री अटैचमेंट के तहत, जबकि णिट्रोनिक 50 फिर से सही स्थिति में रहे। इन नमूनों को तस्वीर में दिखाया गया है।

णिट्रोनिक 50

अलोय 400 (Ni-Cu)
लकड़ी का लट्ठा लकड़ी का लट्ठा

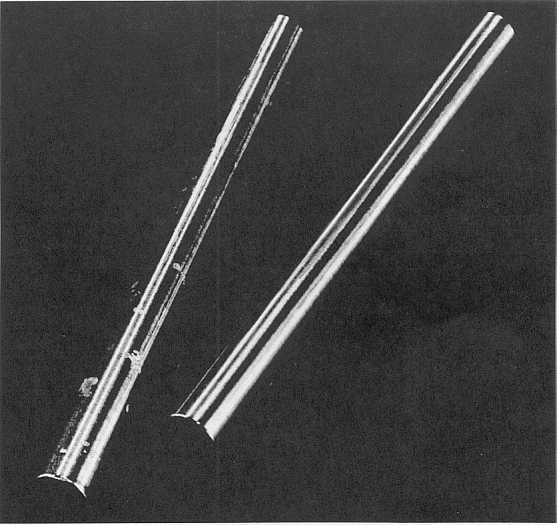

ये दोनों बार नौ महीने तक शांत समुद्री जल में डूबे रहे हैं। दाईं ओर चमकदार बार एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील है, और बाईं ओर टाइप 316 स्टेनलेस स्टील है जो काफी खड़ा है और दरार जंग को दर्शाता है।

साल्ट फोग - समुद्री पर्यावरण

500% के लिए 35 C पर 5% NaCI फोग के बाद, या कुरे बीच, नार्थ कैरोलिना के लिए 800 फुट (24.4m) लॉट पर समुद्री वायुमंडल के संपर्क में आने के बाद, किसी भी हालत में णिट्रोनिक 50 स्टेनलेस स्टील में कोई परिवर्तन स्पष्ट नहीं था 72 साल के लीए। समुद्री वायुमंडल के लिए इसी तरह के संपर्क टाइप 316 स्टेनलेस स्टील पर एक्सपोज़र पैदा करता है।

खाद्य नियंत्रण

एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील को खाद्य संपर्क उपयोग के लिए उपयुक्त माना जाता है। नेशनल सैनिटेशन फ़ाउंडेशन में एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील को शामिल किया गया है। "खाद्य संपर्क सतहों के लिए स्वीकार्य सामग्री।"

पोली थिओनिक एसिड प्रतिरोध

पॉली थिओनिक एसिड सामान्य सूत्र H~xO6 के होते हैं। जहाँ x आमतौर पर 3, 4 या 5 होता है। ये एसिड पेट्रोलियम रिफाइनरी इकाइयों, विशेष रूप से डिसल्फराइज़र में आसानी से बन सकते हैं। बंद के दौरान। णिट्रोनिक 50 स्टेनलेस के स्ट्रेस्ड यू-बेंड नमूने, दोनों अननलेड हालत में और 1 घंटे के लिए 1250F (677 सी) पर संवेदीकरण के बाद, कमरे के तापमान पर 500 घंटे के लिए पॉली थियोनीक एसिड के संपर्क में आने के बाद दरार का कोई निशान नहीं दिखा।

पिट्टिंग प्रतिरोध

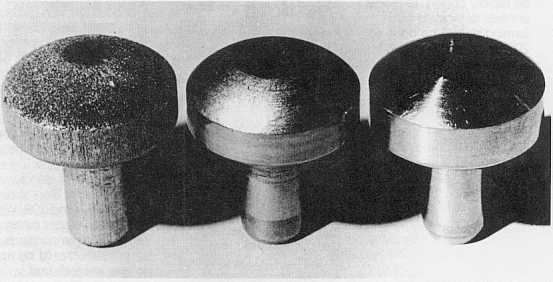

बार के इन टुकड़ों को कमरे के तापमान पर 50 घंटे के लिए 10% फेरिक क्लोराइड के घोल से उजागर किया गया। दरार के क्षरण को बढ़ावा देने के लिए प्रत्येक के चारों ओर एक रबर बैंड रखा गया था जो कभी-कभी उन क्षेत्रों में होता है जहां सतह ऑक्सीजन से परिरक्षित होती है। बाएं से दाएं, वे एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील, टाइप 316 स्टेनलेस स्टील और टाइप 304 स्टेनलेस स्टील हैं। केवल एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस अभी भी उज्ज्वल और चमकदार है। टाइप 316 और टाइप 304 स्टेनलेस स्टील्स बुरी तरह से खड़े हैं और उस क्षेत्र में गंभीर दरार जंग दिखाते हैं जहां रबर बैंड रखे गए थे।

टाइप 304 टाइप 316 णिट्रोनिक 50

यूरिया उत्पादन

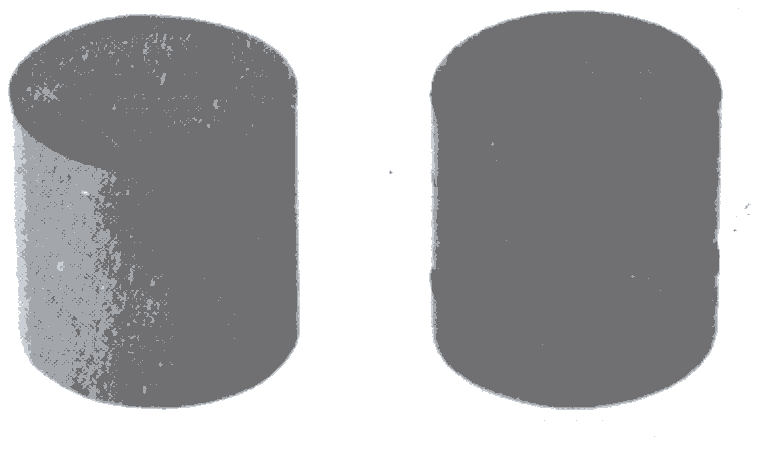

यूरिया के निर्माण के दौरान उत्पादित अमोनियम कार्बामेट-एक मध्यवर्ती, प्रक्रिया उपकरणों के लिए अत्यंत संक्षारक है। प्रक्रिया में पंप भागों को गंभीर संक्षारक हमले, उच्च तापमान और चक्रीय परिचालन दबावों के संयोजन के अधीन किया जाता है, जो 3000 psi तक होता है। टाइप 316L स्टेनलेस स्टील से बने कुछ हिस्सों ने कुछ ही महीनों में सतह पर हमला दिखाया है। विशेष वाल्व के एक निर्माता ने अमोनियम कार्बामेट में तीन स्टेनलेस स्टील्स का परीक्षण किया।

इस फोटोग्राफ में दिखाया गया है, टाइप 304 स्टेनलेस स्टील दो सप्ताह में गंभीर रूप से खोद दिया गया और टाइप 316 स्टेनलेस स्टील ने छह सप्ताह के बाद सभी उजागर क्षेत्रों में कुछ संक्षारक हमले दिखाए। एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील इस आक्रामक माध्यम के छह सप्ताह के जोखिम के बाद अप्रभावित रहा। एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील वर्तमान में ब्लॉक, सवार और संबंधित पंपों के संबंधित भागों के लिए निर्दिष्ट किया जा रहा है जब सेवा को अमोनियम कार्बामेट या अन्य संक्षारक सामग्री को संभालने की आवश्यकता होती है।

फेब्रिकेशन

हालांकि एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील पारंपरिक 300 श्रृंखला स्टेनलेस स्टील्स की तुलना में काफी मजबूत है, वही निर्माण उपकरण और तकनीकों का उपयोग किया जा सकता है।

फोर्जिंग

णिट्रोनिक 50 स्टेनलेस स्टील आसानी से टाइप 316 स्टेनलेस स्टील की तरह फोर्जड है, सिवाय इसके कि इसे अधिक बिजली की आवश्यकता होती है और तापमान 2150 F से 2250 F (1177 C से 1232 C) होता है।

एनीलिंग

अन्य सहायक स्टेनलेस स्टील्स की तरह, णिट्रोनिक 50 को तेजी से ठंडा किया जाना चाहिए। ठंड बनाने की सुविधा के लिए प्रक्रिया में 2050 F (1066 C) पर किया जाना चाहिए। कृपया नोट करें पेज 3

टेबल 36

नोमीन्ल संरचना और विशिष्ट यांत्रिक गुण
कई ऑस्टेनिटिक ऑल-वेल्ड-मेटल डिपॉजिट के

अलोय
टाइप		 नोमीन्ल संरचना, वजन % विशिष्ट
यांत्रिक गुण
C Mn Cr Ni अन्य UTS
ksi(MPa)		 2% YS
ksi(MPa)		 ऐलॉन्गशन
%
AWS
308L		 0.04
अधिकतम		 1.0
2.5		 19.5
22.0		 9.0
11.0		 - 85(586) 55(379) 45
AWS
309		 0.15
अधिकतम		 1.0
2.5		 22.0
25.0		 12.0
14.0		 - 90(621) 55(379) 40
AWS
312		 0.15
अधिकतम		 1.0
2.5		 28.0
32.0		 8.0
10.5		 - 110(758) 80(552) 30
अरम्को
णिट्रोनिक 50W
(AWS E 209)		 0.05
अधिकतम		 4.0
7.0		 20.5
24.0		 9.5
12.0
Mo
1.5
3.0
N
1.0
3.0
 110(758) 85(586) 20
इंकोनेल
182		 0.10
अधिकतम		 5.0
9.5		 13.0
17.0		 बैलेंस
Fe
6.0
10.0
Cb
1.0
2.5
 85(586) 55(379) 40

वेल्डिंग

बेहतर यांत्रिक गुणों और संक्षारण प्रतिरोध के अलावा, एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील को पारंपरिक वेल्डिंग प्रक्रियाओं में से किसी का उपयोग करके सफलतापूर्वक वेल्डेड किया जा सकता है जो आमतौर पर स्टेनलेस स्टील के साथ नियोजित होते हैं। एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस सभी रूपों में आसानी से वेल्डेड है। अधिकांश सहायक स्टेनलेस स्टील्स के साथ, पहले से गरम या बाद के वेल्ड एनीलिंग की आवश्यकता के बिना अच्छे वेल्ड संयुक्त गुण प्राप्त किए जा सकते हैं। पिघला हुआ वेल्ड पोखर का अच्छा परिरक्षण वातावरण में नाइट्रोजन के किसी भी अवशोषण को रोकने के लिए महत्वपूर्ण है जिसके परिणामस्वरूप छिद्र हो सकता है। आधार धातु (FN लगभग 2) की कम FN क्षमता के कारण इलेक्ट्रॉन बीम (EB) और लेजर वेल्डिंग जैसी ऑटोजेनस, उच्च-शक्ति घनत्व प्रक्रियाओं का उपयोग सावधानी के साथ किया जाना चाहिए। फील्ड रिपोर्टें वैक्यूम वातावरण में EB वेल्डिंग के दौरान गंभीर रूप से फैलने की संभावना का संकेत देती हैं। वैक्यूम की शर्तों के तहत, यह उच्च नाइट्रोजन स्तर वाले तरल वेल्ड धातु के लिए अपेक्षित है।

फिलर मेटल्स

फिलर मेटल, जब जोड़ में जोड़ा जाता है, तो एच.पी.अलोय्स णिट्रोनिक 50W (AWS E/EA 209) होना चाहिए, एक मिलान फिलर मेटल संरचना जो आधार धातु को तुलनीय शक्ति और संक्षारण प्रतिरोध प्रदान करती है। हालाँकि, साउंड वेल्ड जोड़ों को पारंपरिक ऑस्टिनिटिक स्टेनलेस स्टील फिलर्स जैसे कि टाइप 308 L और 309 का उपयोग करके भी प्राप्त किया जा सकता है। इन अधिक सामान्य भराव धातु रचनाओं का उपयोग करते समय, ताकत और संक्षारण अंतर के लिए भत्ते को बनाया जाना चाहिए। नाममात्र रचनाएं और प्रतिनिधि यांत्रिक गुणों को टेबल 36 में अधिक सामान्य इलेक्ट्रोड भराव की छड़ के लिए दिखाया गया है। वेल्ड धातु अलोय को आमतौर पर (a) बढ़ती अलोय सामग्री, (b) की बढ़ती ताकत के स्तर, (c) बढ़ते हुए प्रतिरोध में सूचीबद्ध किया जाता है। और (d) लागत में वृद्धि। इन आंकड़ों से पता चलता है कि अच्छा तन्यता लचीलापन और अच्छे संक्षारण प्रतिरोध प्रदान करने वाले अलोय तत्वों के साथ उच्चतम शक्ति का स्तर एच.पी.अलोय्स णिट्रोनिक 50W इलेक्ट्रोड द्वारा प्रदान किया जाता है। कुछ विशिष्ट अनुप्रयोगों में जहां उच्च शक्ति है.

वेल्ड डिपॉजिट में स्तरों या बेहतर संक्षारण प्रतिरोध की आवश्यकता नहीं होती है, अन्य फिलर मेटल्स का उपयोग कम लागत और/या तैयार उपलब्धता के कारण लाभ के लिए किया जा सकता है। एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील के लिए मिलान वेल्ड भराव (णिट्रोनिक 50W, AWS E/EA 209) नियमित रूप से कई स्टेनलेस स्टील भराव धातुओं के समान है जिसमें ध्वनि वेल्ड जमा को आश्वस्त करने के लिए चुंबकीय फेराइट चरण का एक छोटा प्रतिशत पेश किया गया है। दूसरे चरण की छोटी मात्रा आमतौर पर परिरक्षित धातु-आर्क वेल्ड जमा में लगभग 1.2 के चुंबकीय पारगम्यता मूल्य का उत्पादन करती है। यह लगभग 6. की फेराइट संख्या (FN) से मेल खाती है। अत्यधिक उच्च नीली आधार फिलर्स को उन अनुप्रयोगों के लिए सुझाया जाता है, जिनमें मीडिया को रोकने या उच्च-जमा चुंबकीय पारगम्यता के लिए उच्च प्रतिरोध की आवश्यकता होती है।

GTA वेल्ड जॉइंट्स

गैस टंगस्टन चाप वेल्ड जोड़ों को एच.पी.अलोय्स णिट्रोनिक + स्टेनलेस स्टील के कई फ्लैट-रोल मोटाई में सफलतापूर्वक फ्यूज किया गया है। आधार धातु के समान यांत्रिक गुण मान अवलंबित स्थिति में प्राप्त किए गए हैं। GTA वेल्डेड जोड़ों के संक्षारण प्रतिरोध का मूल्यांकन स्टेनलेस स्टील्स में इंटरग्रेनुलर हमले का पता लगाने के लिए मानक ह्यू टेस्ट (ASTM A 262, प्रैक्टिस C) का उपयोग करके किया गया है। प्रयोगशाला परीक्षण के अनुभव से पता चलता है कि णिट्रोनिक 50W स्टेनलेस स्टील फिलर मेटल का उपयोग करके किए गए वेल्ड्स आधार धातु के रूप में अंतरग्रहीय हमले के लिए एक ही प्रतिरोध प्रदर्शित करते हैं।

टेबल 37

विशिष्ट यांत्रिक गुण
एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस प्लेट वेल्ड जोड़

वेल्ड
प्रक्रिया 		वेल्ड
फिलर		 UTS
ksi (MPa)		 0.2% VS
ksi (MPa)		 ऐलॉन्गशन,
% in2"		 क्षेत्र में
कमी. % 		विफलता
लोकेशन
शील्डेड
मेटल अर्क
(SMA)		 णिट्रोनिक 50W 113 (779) 76 (524) 20 36 वेल्ड
मेटल
गैस मेटल
अर्क (GMA)
स्प्रे		 णिट्रोनिक 50W 112 (772) 77 (531) 21 30 वेल्ड
मेटल

हैवी सेक्शन वेल्ड
संयुक्त गुण

वेल्ड के यांत्रिक गुणों को 1-1/4" (32.1 mm) मोटी प्लेट में दो वेल्ड प्रक्रियाओं का उपयोग करके निर्धारित किया गया है जो सामान्य रूप से भारी खंड वेल्डिंग, अर्थात् (a) परिरक्षित धातु चाप (SMA) या स्टिक इलेक्ट्रोड वेल्डिंग और (b) गैस धातु चाप (GMA) या MIG वेल्डिंग बुद्धि! l स्प्रे मोड! विशिष्ट परीक्षण मान जो कि तन्यता के नमूने से वेल्ड सेंटरलाइन में अनुप्रस्थ कट की उम्मीद की जा सकती है, टेबल 37 में दिखाए गए हैं। हीट इनपुट सबसे संतोषजनक प्राप्त करने में महत्वपूर्ण है। वेल्ड जॉइंट नैरो स्ट्रिंजर बीड्स, बजाय इसके कि एक व्यापक "वेट" तकनीक का इस्तेमाल उच्चतम वेल्ड डक्टिलिटी के लिए किया जाना चाहिए। पिघले हुए पोखर का अच्छा परिरक्षण, वातावरण से अतिरिक्त नाइट्रोजन को खत्म करने के लिए महत्वपूर्ण है, जो पोरसिटी का कारण बन सकता है। स्ट्रिंजर बीड्स और पर्याप्त परिरक्षण दोनों सामान्य हैं। अच्छा स्टेनलेस स्टील वेल्डिंग अभ्यास में कारक।

प्रतिरोध वेल्डिंग

हालांकि एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील के साथ कोई प्रत्यक्ष प्रतिरोध वेल्डिंग अनुभव प्राप्त नहीं किया गया है, एच.पी.अलोय्स णिट्रोनिक 40 स्टेनलेस स्टील के लिए अलोय की समानता प्रतिरोध स्पॉट वेल्डिंग और क्रॉस-वायर वेल्डिंग तकनीकों के लिए एक अच्छी प्रतिक्रिया का सुझाव देती है। वेल्डिंग शेड्यूलिंग फैब्रिकिंग बुलेटिन में उल्लिखित है, "वेल्डिंग एच.पी.अलोय्स स्टेनलेस स्टील्स: 'का उपयोग ध्वनि के उत्पादन के लिए एक गाइड के रूप में किया जा सकता है, दोनों अननलेड और कोल्ड-रेडूसेड शीट में उच्च-शक्ति जोड़ों का उत्पादन। एच.पी.अलोय्स णिट्रोनिक में वेल्डेड जोड़ों के लिए औसत कतरनी ताकत डेटा। उत्पाद डेटा बुलेटिन में 40 स्टेनलेस स्टील दिखाई देते हैं, "एच.पी.अलोय्स णिट्रोनिक 40 स्टेनलेस स्टील शीट और स्ट्रिप।" एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील से इसी तरह के प्रदर्शन की उम्मीद है। अधिक विशिष्ट सुझावों के लिए और णिट्रोनिक 50W फिलर मेटल्स स्रोतों के लिए, बाल्टीमोर स्पेशलिटी स्टील्स निगम से संपर्क करें।

मशीनेबीलीटी

एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील में अन्य ऑस्ट्रेलियाई स्टेनलेस स्टील्स के समान मशीनिंग विशेषताएँ हैं। यह सुझाव दिया जाता है कि लेपित कार्बाइड पर विचार किया जाना चाहिए जब सभी णिट्रोनिक अलोय, उच्च कटाई दरों का एहसास हो सकता है। णिट्रोनिक 50 स्टेनलेस स्टील 304 और 316 स्टेनलेस स्टील्स की तुलना में ठंडे काम के लिए अतिसंवेदनशील है। इसके अलावा, अलोय में उच्च शक्ति है। मशीनिंग परीक्षण B1112 के लिए काटने की दर के लगभग 21% पर मशीन को अलोय दिखाते हैं। इसका मतलब है कि णिट्रोनिक 50 स्टेनलेस स्टील को हाई-स्पीड टूल स्टील्स का उपयोग करने के आधार पर टाइप 304 या 316 स्टेनलेस स्टील्स के लिए उपयोग किए जाने वाले कटिंग रेट (SFM) लगभग 1/2 से कम किया जा सकता है। उस कारण से, जैसा कि ऊपर कहा गया है, लेपित कार्बाइड को सर्वोत्तम परिणामों के लिए अनुशंसित किया जाता है। णिट्रोनिक 50 स्टेनलेस स्टील की उच्च शक्ति की वजह से, टाइप 304 और 316 स्टेनलेस स्टील्स की तुलना में अधिक कठोर उपकरण और कार्य धारकों का उपयोग किया जाना चाहिए। उपकरणों को अलोय पर स्लाइड करने की अनुमति नहीं देने के लिए देखभाल की जानी चाहिए। जितनी जल्दी हो सके सकारात्मक काटने की कार्रवाई शुरू की जानी चाहिए। अलोय एक अच्छा सरफेस फिनिश प्रदान करता है।

टेबल 38

मशीनेबीलीटी*
AISI B 1112 टाइप 304 अरम्को णिट्रोनिक 50
100%
'1"0 (25.4 mm)-अननलेड-RB 95
हाई-स्पीड टूल का उपयोग करके पांच घंटे का फॉर्म टूल जीवन
डुप्लीकेट परीक्षणों के आधार पर डेटा

टेबल 39

णिट्रोनिक 50 के लिए अनुशंसित मशीनिंग दरें

मशीनिंग ऑपरेशन काटने की दर SFM
स्वचालित स्क्रू मशीन 40-65
हैवी ड्यूटी सिंगल या मल्टीप्ल स्पिंडल और टरेट लथे
 हाई स्पीड टूल्स रेट 15-30% बढ़ाए जा सकते हैं
 हाई-कोबाल्ट या कास्ट अलॉयज के साथ 		40-65
स्वचालित स्क्रू मशीन ( स्विस टाइप)
 कास्ट अलॉय या कार्बाइड टूल्स
सिंगल पॉइंट टर्निंग
 कार्बाइड टूल्स
  रफींग
  फिनिशिंग 		90-140
120-190
 हाई कोबाल्ट या कास्ट अलॉय टूल्स
  रफींग
  फिनिशिंग 		50-65
50-75
 हाई-स्पीड स्टील टूल्स
  रफींग
  फिनिशिंग 		30-45
50-60
मीलींग (अंत मिलों का उपयोग करते समय, दो-फ़्लैटेड का उपयोग करें
टाइप और इसे छोटा करें25%)
रीमींग  स्मूथ फिनिश
 वर्क सिज़िंग 		15-40
40-60
हाई-स्पीड स्टील राइमर ने दरों में काफी वृद्धि की
कार्बाइड टूलींग के साथ प्राप्य
थ्रेडिंग और टैपिंग 10-25
ड्रिलिंग
 हाई-स्पीड ड्रिल्स 		30-50

कास्टिंग्स

एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील सभी पारंपरिक तकनीकों द्वारा आसानी से खर्च किया जा सकता है। संक्षारण प्रतिरोध के एक उच्च स्तर को प्राप्त करने के लिए 1/2-घंटे और बुझाने वाले पानी के लिए कास्टिंग्स को 2050F (1121 C) पर छोड़ा जाना चाहिए, कास्ट णिट्रोनिक 50 स्टेनलेस स्टील को ASTM A 351/351M और A 743 में ग्रेड CG6MMN के रूप में सूचीबद्ध किया गया है।

टेबल 40

विशिष्ट कमरे का तापमान और कम समय उत्क्रमित तापमान
कास्ट णिट्रोनिक 50 स्टेनलेस स्टील (CG6MMN) के गुण अननलेड*
परीक्षण तापमान
F (C)		 UTS
ksi (MPa)		 0.2% VS
ksi (MPa)		 ऐलॉन्गशन
% in 2" (50.8 mm)		 घटाव
%
75 (24) 93 (641) 50 (345) 48 46
200 (93) 84 (579) 39 (269) 47 57
400 (204) 74 (510) 30 (207) 50 54
600 (316) 67 (462) 27 (186) 49 48
800 (427) 65 (448) 27 (186) 47 55
1000 (538) 60 (414) 25 (172) 46 51
1200 (649) 54 (372) 24 (166) 43 55
तीन हीट का औसत। दो गर्मी प्रति परीक्षण।

सरफेस

गैस वैल्स के लिए वाल्व के एक निर्माता ने पहले इस्तेमाल की गई सामग्री के खिलाफ णिट्रोनिक 50 स्टेनलेस स्टील का परीक्षण किया। एच.पी.अलोय्स णिट्रोनिक 50 स्टेनलेस स्टील शाफ्ट ने शक्ति का त्याग किए बिना आवश्यक अतिरिक्त संक्षारण प्रतिरोध दिया। 350 psi पर काम कर रहे कुछ उच्च-प्रदर्शन वाले औद्योगिक तितली वाल्वों के लिए सील के छल्ले में विभिन्न प्रकार के रासायनिक मीडिया की मांगों को पूरा करने के लिए उच्च कठोरता और बेहतर संक्षारण प्रतिरोध होना चाहिए।

एक वाल्व निर्माता ने पाया कि णिट्रोनिक 50 स्टेनलेस स्टील ने टाइप 316 स्टेनलेस से बेहतर जरूरतों को पूरा किया, और इस सटीक हिस्से के लिए मानक के रूप में सामग्री को अपनाया। कंपनी के 30-, 36-, और 48 इंच के वाल्वों के बोडी में माउंटेड, णिट्रोनिक 50 स्टेनलेस स्टील के छल्ले बोडी की सीट को उत्कृष्ट परिष्करण के साथ एक सकारात्मक मुहर देते हैं और गुहिकायन और दरार की जंग के लिए उच्च प्रतिरोध करते हैं। सामग्री यांत्रिक क्षति के लिए उच्च प्रतिरोध भी प्रदान करती है।

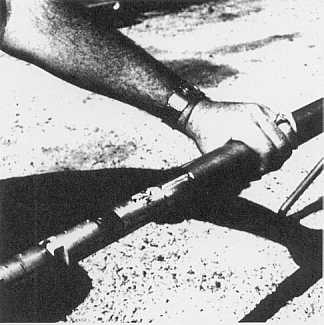

ऑयलफील्ड उपकरण

णिट्रोनिक 50 सोअर तेल और गैस तरल पदार्थ, और अधिक उच्च शक्ति द्वारा टाइप 316 और 316L की तुलना में बेहतर प्रतिरोध करने के लिए खड़ा है और दरार जंग से पता चलता है। यह NACE MR-OL -75 में अननलेड और उच्च शक्ति बार दोनों स्थितियों में शामिल है।

HPA के हमारे प्रबंधन और बिक्री विभाग को प्रौद्योगिकी, उत्पाद विकास और विशेष सामग्रियों की बिक्री-विपणन में 50 से अधिक वर्षों का अनुभव है। हाई परफॉरमेंस अलॉयज आपको विशिष्ट ओडर के लिए लागत प्रभावी सामग्री का चयन करने में निष्पक्ष रूप से मदद करने के लिए योग्य हैं।

फ़ोन: (765) 675-8871
फैक्स: (765) 675-7051
http://www.hpalloy.com
